Fallas en el sistema de video
El sistema de video se encuentra integrado por el monitor, la tarjeta de video y los controladores.
1. el monitor
Es uno de los principales componentes de la computadora, como el teclado y el ratón.
En el se muestra la información que se muestra en la computadora. Si mandamos a ejecutar Word, nos aparece en la pantalla el entorno de aplicación de Word. Si estamos escribiendo un texto las palabras que introducimos a través del teclado van apareciendo en el monitor.
Tipos de monitores
· CARTA: consiste en un tubo con un cátodo que envía electrones desde una pantalla de fosforo rojo , verde y azul que al chocar emite la luz visible. (actualmente están descontinuados).
· LCD-RED : pantalla de cristal líquido que envés de utilizar lámparas fluorescentes utiliza diodos emisores de luz.
· TFT-LCD: TFT es un transitor de efecto de campo usado en pantallas LCD. Estas pantallas incorporan los transitores a la película de pixeles de cristal líquido para mejorar la imagen.
· PDP: mejor conocidos como pantallas de plasma utilizan gases nobles para generar puntos de color, más usadas en televisores pantalla grande.
· Otras tecnologías recientes que hay que tener presentes son: SED, FED, IMOD, ChLCD, OLED, PANTALLAS FLEXIBLES (OTFT) y pantallas tactil.
Monitor CRT y LCD
2. Tarjeta de video

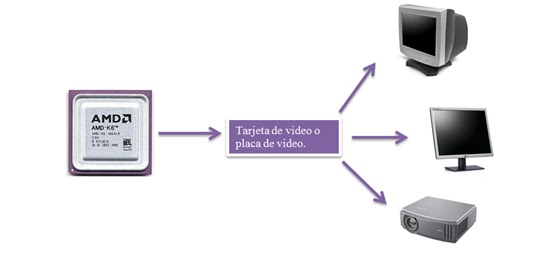

La tarjeta de video se encarga de establecer la comunicación entre el monitor y el procesador de la computadora.

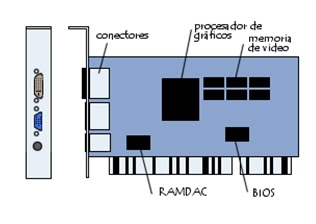

Se encuentra integrada en la tarjeta madre pero puede remplazarse o trabajar junto con otra tarjeta de expancion conectada a una de las ranuras. Se compone , basicamente , de dispositivos fisicos de salida, memoria de video, procesador grafico y conversor de senal digital-analoga.
1. Controladores
Un controlador, en ingles Divise Driver, es un programa que permite interactuar a un dispositivo periférico con un sistema operativo. En este caso es el controlador de la tarjeta de video el que permite interactuar al sistema operativo con el monitor.
Mantenimiento

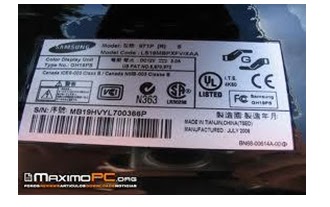

Para realizar el mantenimiento correctivo es indispensable conocer la marca y el modelo del monitor . estos datos deben estar impresos en la parte posterior o inferior del monitor.

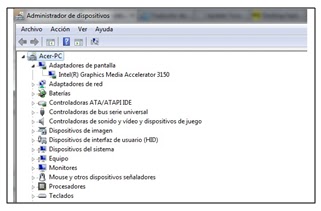

También son necesarios la marca y el modelo de la tarjeta de video . para obtenerlo : da clic en el botón de inicio de Windows, selecciona panel de control, después hardware y sonido y localiza administrador de dispositivos .
Listas de principales problemas y su posible solución:
|
El monitor presenta uno o pocos puntos “Fijos” , sin cambiar de color. Por lo general ocurre en monitores de plasma. |
7utilizar software cuya ejecución sea demasiado rápida, como JScreenFix. O ejercer cierta presión sobre el punto. Ver apartado de los inicios A y B. |
|
El monitor cambia de color , como que tiembla o parpadea, líneas horizontales. |
Estática, checar que tenga conexión a tierra. Verificar la conexión de los cables o que no hayan campos magnéticos cerca. |
|
Aparecen líneas o formas extrañas cuando enciende. |
Intenta ajustar la configuración con los botones del monitor . ver apartado inciso H. |
|
Aparecen rayas en la pantalla |
Utiliza el control de monitor ver apartado de inciso J . o revisa la tarjeta de video , ver apartado inciso F. |
|
Aparece en la pantalla MODO NO OPTIMO. |
Actualiza el control del monitor , ver el apartado inciso J. o retira la tarjeta de video y límpiala. |
|
El monitor se apaga de repente |
posiblemente haya en grado a estado de suspensión. Intenta moviendo el ratón o precionandocualquier tecla. Ver el apartado inciso |
|
El monitor prende pero no aparece la imagen. |
Hay que descartar monitor defectuoso. Ver apartado inciso C. |
|
El monitor no prende o prende y se paga inmediatamente después. |
Verificar que los condensadores no estén abultados o rotos. En dado caso habrá que reemplazarlos. Ver apartado inciso E. |
|
El monitor no se ve después de haber cambiado la resolución. |
Si la resolución dada esta fuera del rango que admite, es posible que no se vea nada en el monitor. Se deberá iniciar Windows en el modo seguro y restablecer la solución adecuada. Ver el apartado de inciso I. |
|
Admite resoluciones limitadas. |
Al instalar el sistema operativo no se encontró el controlador de la tarjeta de video adecuado y se instaló genérico. Es necesario descargar el adecuado. Ver el inciso del apartado J. |
|
Las imágenes se ven borrosas |
Es posible que se deba a la resolución de la pantalla. Ver apartado del inciso I. |
Los puntos fijos o muertos pueden entrar en la garantía del fabricante, pero generalmente , esto ocurre a partir de 5 puntos; si son menos dicen que es
“normal” y es necesario trabajar con ellos pero existen algunos trucos que ayudan a eliminarlos. Como los siguientes:
A) Programas para corregir imágenes dañadas
Uno de ellos es JScreenFix, que puedes ejecutar desde la pagina
http:/www.jscreenfix.com/basic.php, localiza el botón Launch y presiónalo. Aparecen las instrucciones para quitar los puntos “fijos”. Ejecútalo por unos 20 minutos.
B) Ejercer presión sobre los puntos “fijos”
Se puede ejercer presión sobre los puntos fijos para desaparecerlos, pero con cuidado porque en vez de arreglar el problema puede causar uno mayor. Una forma es utilizar una pluma para darle unos 5 a 10 golpecitos.
Otra forma es darle un masaje al área con un trapo seco con el monitor prendido y la fondo negro.
C) Descartar monitor defectuoso
Verifica que el monitor este bien conectado, revisa los cables, el de alimentación y el de datos. Deben estar en buenas condiciones , el de datos no debe tener los pines doblados o rotos. Si no prendió intercambia el monitor por otro.
D) Pines doblados o atorados en la tarjeta de video.
Si el cable presenta pines doblados se puede enderezar con algún objeto del gado como pinzas para cejas. Si existen pines atorados se puede intentar sacarlos con un alfiler.
E) Revisión del monitor
Abrir el monitor para revisar que no tenga condensadores abultados o rotos, que no tenga cables sueltos o simplemente darle una limpiada.
Pasos para examinar un monitor
LCD:
|
Para retirar la base: recostarlo con la pantalla hacia abajo y zafar los soportes de ambos lados de la base. |
Al retirar los soportes de plástico hay que quitar los tornillos que sujetan la base al monitor. |
|
Separar la parte delantera de la trasera con ayuda de un objeto delgado. Hay que tener cuidado con no dañar el plástico y las posibles conexiones, ya que se encuentra unida a presión. En este caso es difícil porque las placas están unidas a la parte trasera. |
Es necesario retirar las conexiones para soltar la pantalla y poder revisar las tarjetas. |
|
Aquí puedes observar la tarjeta controladora y la de alimentación. |
En caso de que se encuentre danado algún componente habrá que localizarlo adquirirlo quitar el actual y sustituirlo por soldando con cautín. Este proceso es muy delicado y el costo no reditúa el esfuerzo, por lo que ser mas conveniente adquirir otro. Esto se lo haras saber al cliente para que decida que le conviene mas. |
F) Revicion de tajeta de video
Para revisar la tarjeta de video es necesario abrir el gabinete para limpiarla y verificar que no tenga componentes danados. Si esta integrada ala placa base lo que puedes hacer es darle una limpiada a la placa. Si esta insertada a una ranura de la tarjeta madre hay que retirarla, en caso de que haya un componente danado habrá que reemplazarla.
G) El monitor se apago por entrar a modo de suspensión.
Si la computadora esta programada para que en cierto tiempo de estar en reposo se apague el monitor, suspenda hiberne, etc. Entonces el monitor se apaga de repente. Para revisar o modificar el modo de ahorro de energía precione el modo de inicio de Windows, selecciona panes de control después hardware y sonido y luego opciones de energía. Ahí revisa las opciones y verifica si el equipo en el que se apague el monitor y en cuanto tiempo.
H) Ajustar la pnatalla con los botones del monitor
El monitor tiene además del monior de encendido, motros botones: el dee menú , el de examinar, y el de autoseleccionar. El botón menú nuestra una pantalla una ventana con las opciones de configurar el monitor entre ellas brillo, contraste y ajuste de color.
I) Ajustar resolución de la pantalla.
Abre panel de control, selecciona apariencia y personalización de pantalla y por ultimo resolución de pantalla. Aquí hay que tener cuidado con la resolución que se elija porque si es mayor que la que admite el monitor, puede no verse nada en la pantalla.
J) Actualizar el controlador de la tarjeta de video.
Clic en el botón de inicio de Windows /panel de control/hardware y sonido/administrador de dispositivos. Expande adaptadores de pantalla da doble clic en tarjeta de video para abrir la ventana propiedades. En ella activa la ficha controlador y presioné actualizar controlador.
